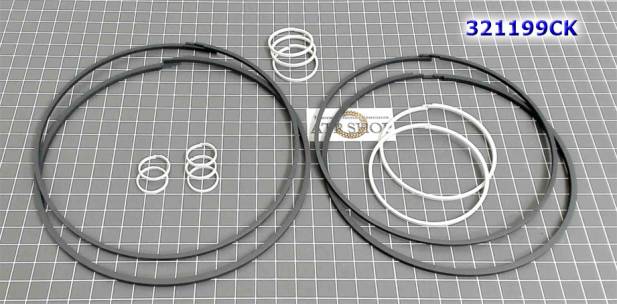

Комплект (11 шт) компрессионных тефлоновых колец JF011E с большими кольцами на конуса (ПЛАСТИК!), толщина колец 2,6 мм и 2,3мм, 3D-замки, Sealing ring...

Вариатор (CVT) RE0F10A (JF011E) - бестселлер 2005 года Jatco для переднеприводных машин от 1.6 до 2.5 л. Признанный лидер популярности в эксплуатации и ремонте среди всех вариаторов мира.

Существует "младший брат" - RE0F021A, разработан для малышей Ниссан и Фиат.

Предшественник - RE0F06A устанавливался с 1999 года, вызвал восторженные отзывы и следующая модификация JF011E сразу получила заказы для популярных кроссоверов Додж-Caliber, Джип-Compass, Ситроен-C-Crosser и практически захватила рынок переднеприводных авто среднего класса: От Рено (Сценик, Меган, Колеос) и Пежо 4007 до Мицубиши и Самсунг, как удачная альтернатива АКПП. Не считая родных Ниссановских хитов: Qashqai, X-Trail, Tiida и Teana.

JF011E - лидер среди вариаторов с рекордными многомиллионными тиражами. Он пользуется большой популярностью из-за относительной надежности, комфортности в сочетании с невысокой ценой. Ремонт этого вариатора изучен в любой точке Земли, своевременная переборка с заменой расходников дает автомату еще 3-4 года жизни до следующего капремонта.

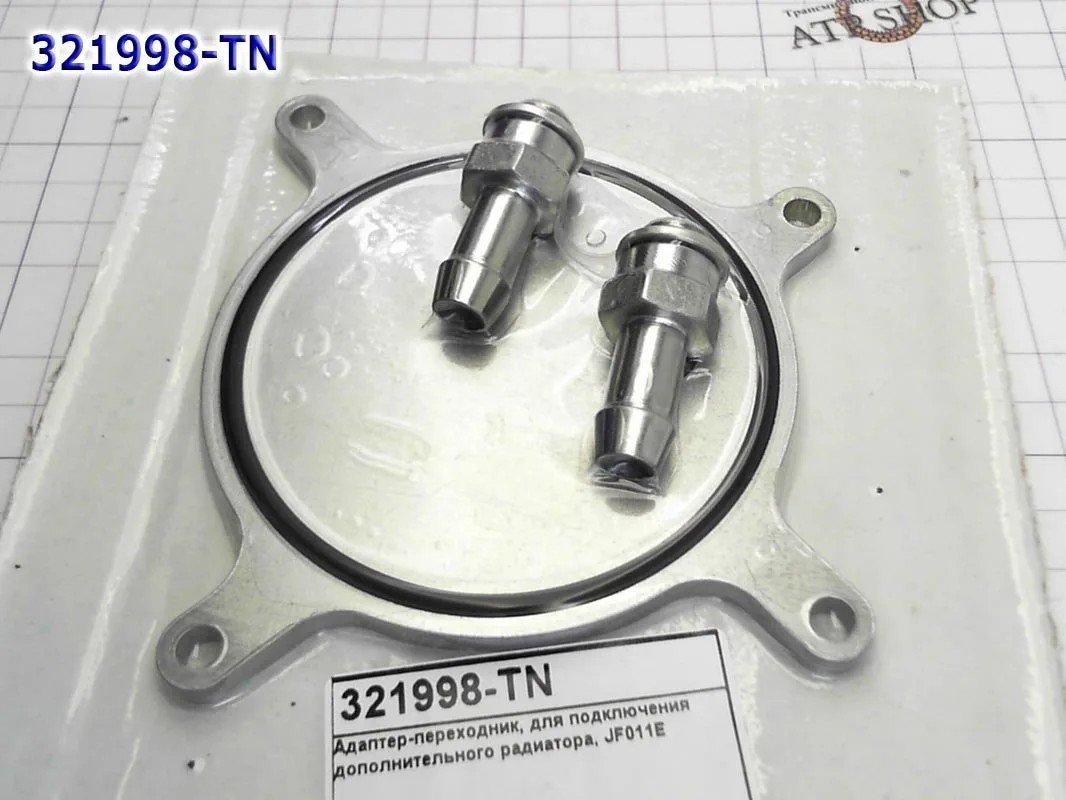

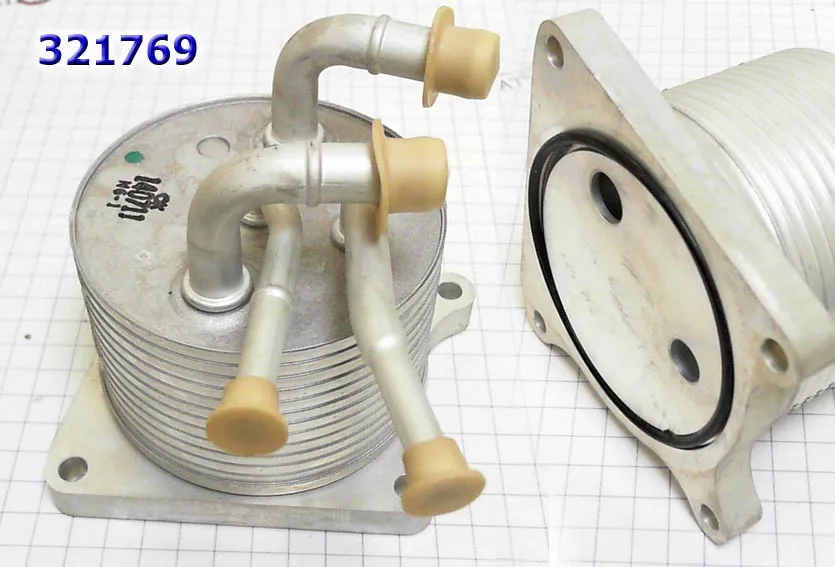

Для предотвращения перегрева возрастных машин с забитыми сотами теплообменника устанавливают дополнительный радиатор - 100104A. Для подключения внешних радиаторов используется теплообменник-адаптер с 4-мя выходами - 321769 или через адаптер 321998.

С дополнительным радиатором рекомендовано в линию охлаждения врезать предохранительный термостат, так как для вариатора езда на холодном (ниже +50º) масле так же опасна, как и перегрев св. 130ºC.

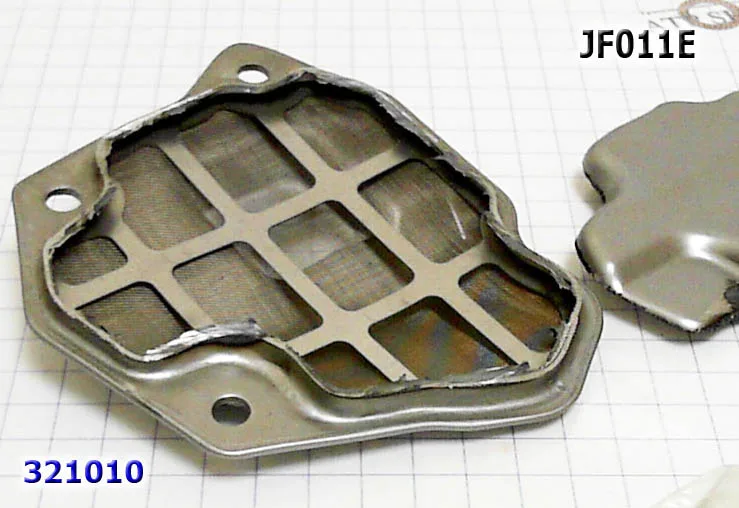

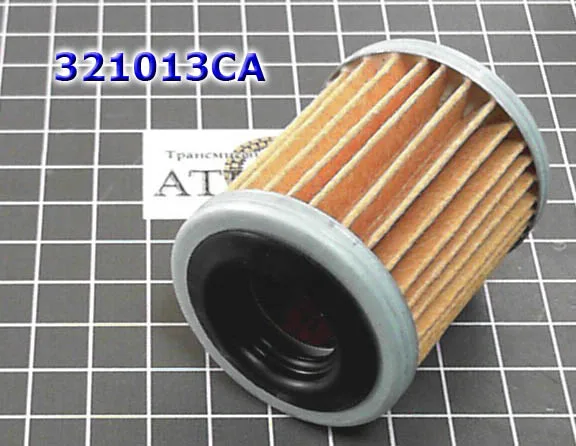

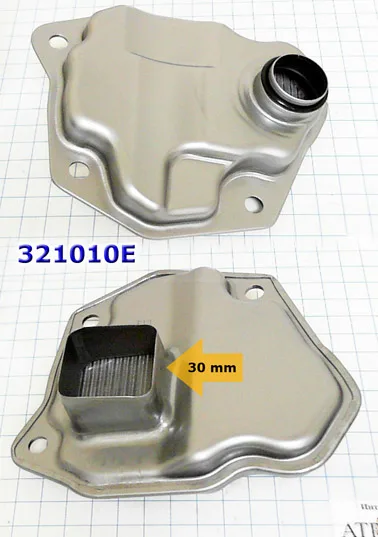

В этом вариаторе - 2 фильтра: один внутренний фильтр гидроблока - в поддоне закрытый металлический фильтр грубой очистки с сеткой (321010) с заборной трубкой (14мм, 21мм или 30мм - в зависимости от глубины поддона). Меняют этот фильтр нечасто, вместе со сменой горелых фрикционов и масла. Фильтры гидроблока различаются только по длине заборника масла для разной глубины поддонов. Не взаимозаменяемы. Дополнительный внешний картридж тонкой доочистки (321013) находится снаружи коробки под теплообменником (см. каталог слева). Дополнительный фильтр - очень важен, так как позволяет особенно часто (для автоматов) менять фильтр, поддерживая чистоту масла, что в вариаторах критично для долгой жизни коробки. Металлический фильтр при капремонте промывают, но в случае горелого масла, его мелкая сетка забивается тугоплавкими смолами от клеевого слоя фрикционных накладок. В таких случаях меняют оба фильтра. Этот вариатор не так требователен к уровню масла, как к чистоте масла в отличии от ступенчатых автоматов. Причем работа на выработанном масле малозаметна при вождении, но по цепной реакции ускоряет старение ремня, конусов, а также уплотнительных колец и клапанов гидроблока (ниже). Мастера рекомендуют для возрастных авто менять фильтр-картридж - 321013CA с каждой сменой масла вариатора. Масло (специальное для вариаторов CVT) проверяется с помощью щупа, по которому можно оценить степень загрязнения масла. При смене масла снимается поддон для осмотра магнитов, чтобы оценить оставшийся ресурс до капремонта.

Детали для переборки и капремонта.

Подобрать ремкомплекты - нажми клавишу слева.

При капремонте JF011 обязательно меняют втулку гидротрансформатора (321034), фильтр грубой и тонкой очистки, все прокладки и сальники, фрикционы. Ремонт гидротрансформатора - 321001.

Если ремонт связан с гулом-воем при езде, то меняют подшипники валов, ремень и клапан насоса. Диагностика может потребовать замену степ-мотора или\и соленоидов.

Ремкомплект прокладок и сальников "ОверолКит" для вариаторов Джатко чаще заказывают сборки Транстэк (321002-ТК), укомплектован для всех родственных авто, имеет чуть лучше соотношение качество\цена и «большие» тефлоновые кольца, которые некоторые мастера не очень любят менять. Большие кольца конусов встречаются толщиной 2.5 мм и 3.0 мм.

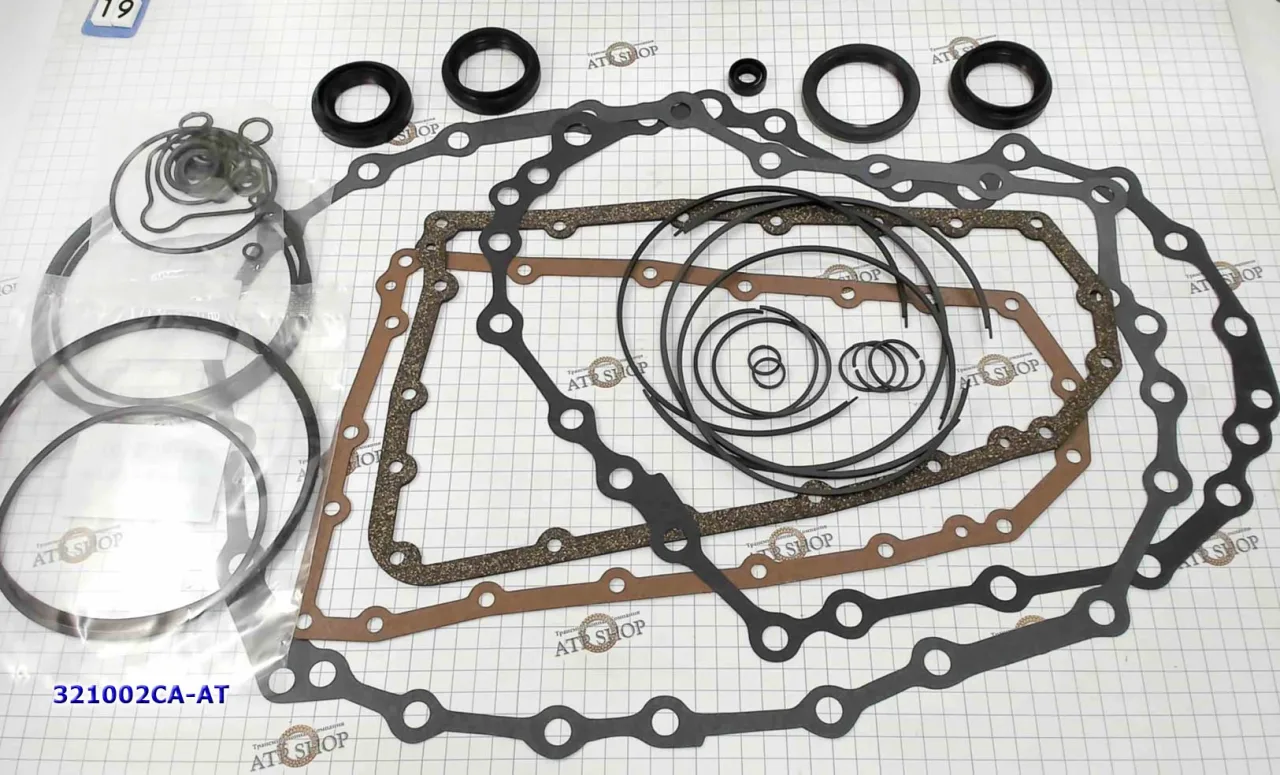

Для бюджетной переборки вариатора заказывают Ремкомплект - 321002CA-AT.

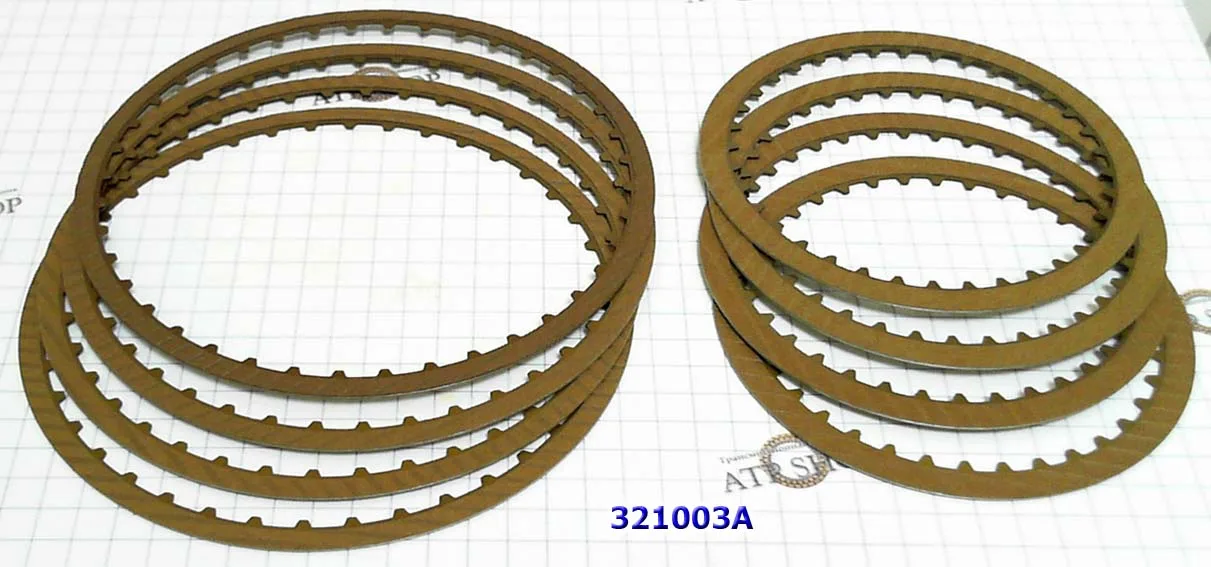

Ремкомплект фрикционов # 321003 заказывают, когда износ фрикционов достиг критического или горелое масло пропитало накладку фрикционов. Комплект состоит из фрикционов пакетов Форвард и Реверс.

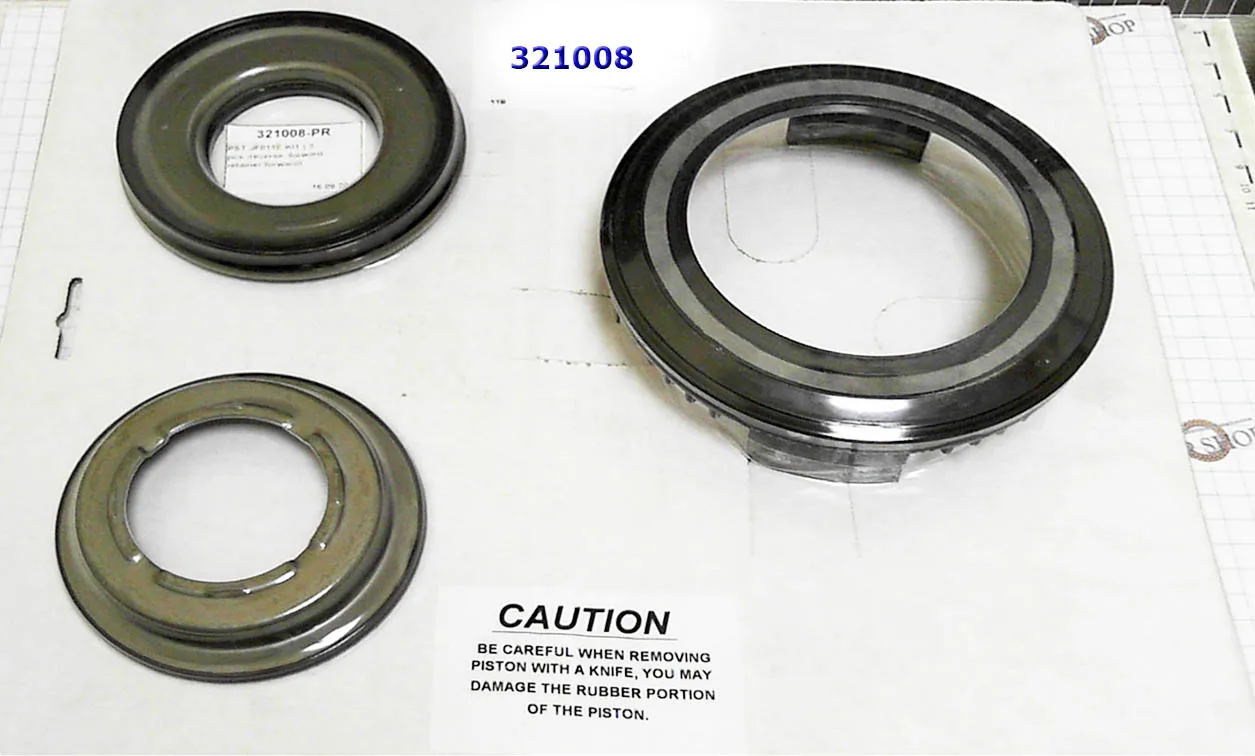

При смене сгоревших фрикционов часто заказывают и комплект поршней — 321008.

Типичные болезни вариатора RE0F10A (JF011E):

Вообще сам вариатор выпуска после 2007 года при правильной эксплуатации отличается достаточной надежностью (для вариаторов) и часто ходит 100 ткм с минимальным процентом обращений в сервис.

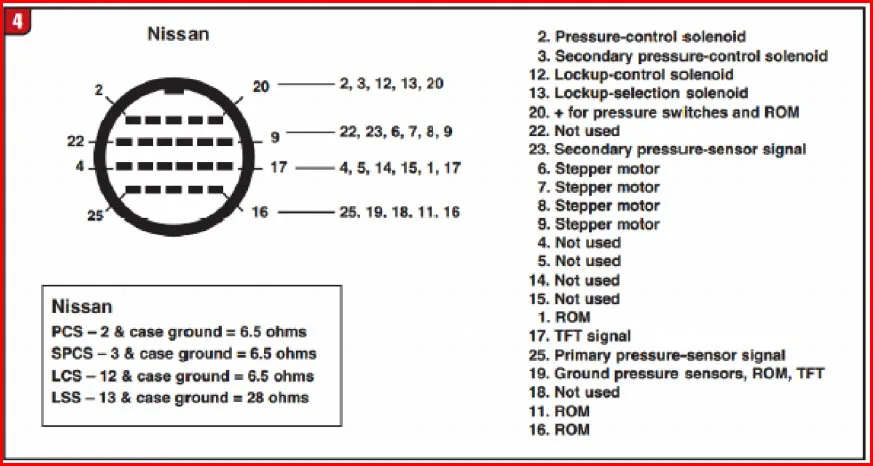

Слева - таблицы для проверки соленоидов Джатко. Функциональные характеристики соленоидов имеют различное описание. В последнее время мастера после тестирования на стенде предпочитают менять не один соленоид ТСС, а весь комплект.

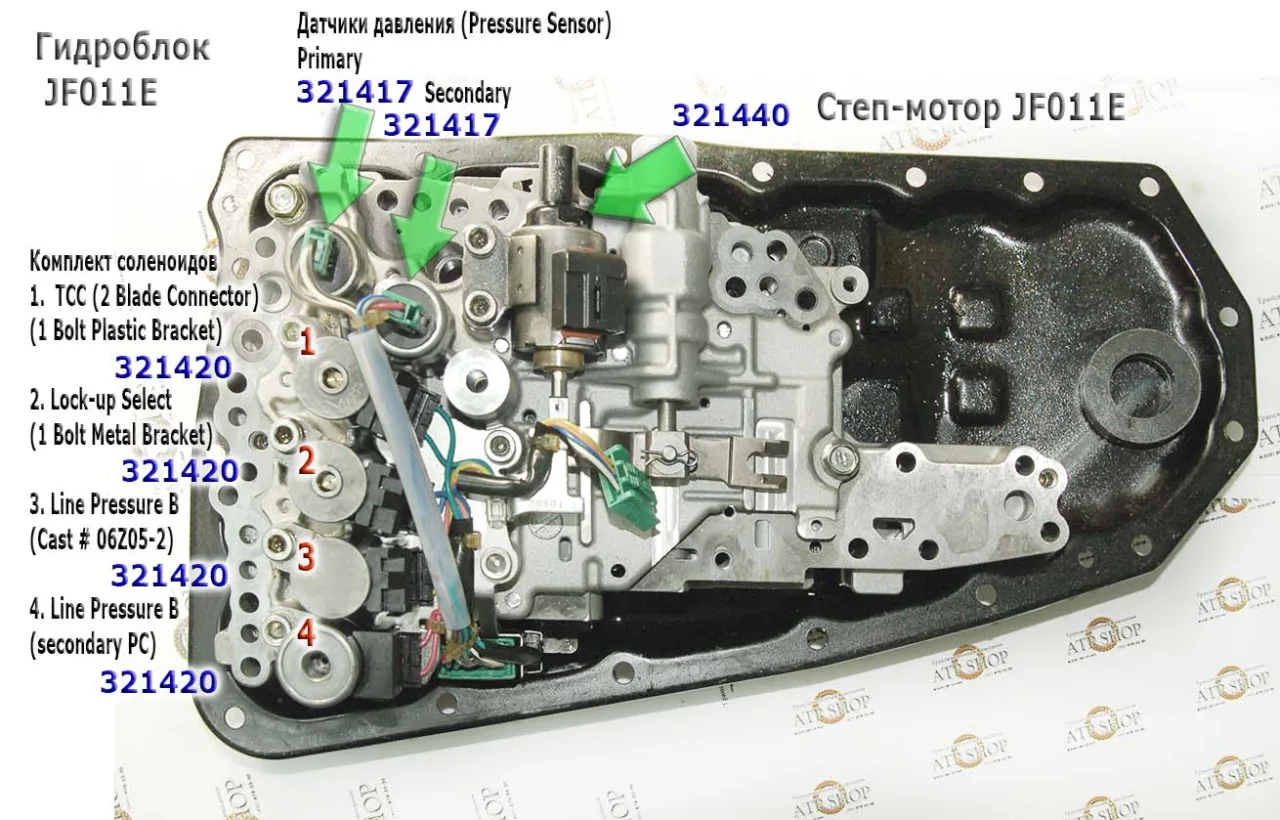

Встречаются в замене датчики давления (2 штуки на плите, схема слева) - 321417.

Последними в списке заменяемых деталей стоят:

- большие фрикционы пакета Reverse - 321110, плюс стальные диски Реверс - 321130.

Типичная болезнь вариатора RE0F10A (RE0F06A), похожая на проблему родственника JF010 с клапаном сброса давления подробнее на страницеRE0F09A,что приводит к масляному голоданию узлов. В насосе меняют клапан на новый увеличенного размера - 321504.

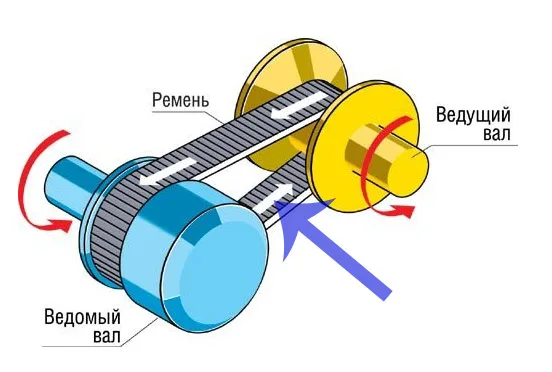

Срок жизни вариаторов и самого автомобиля измеряется износом конусов (ниже смотрите предложение по восстановлению конусов). Именно их поверхности (а не лента) являются главным ресурсом вариатора. Стоимость новых конусов с работой по замене иногда превышает стоимость возрастного автомобиля.

Рекомендации по эксплуатации этого неубиваемого вариатора те же, что и для его собратьев:

- Меняйте фильтр-картридж ежегодно (не больше 30 ткм пробега для возрастного авто). Пыль от фрикционов, взвешенная в масле съедает и забивает каналы, как свиной жир забивает сосуды сердца и мозга.

- Прогревайте вариатор зимой, не ускоряйтесь агрессивно, пока масло ATF не разогрелось до рабочей температуры (+65ºC).

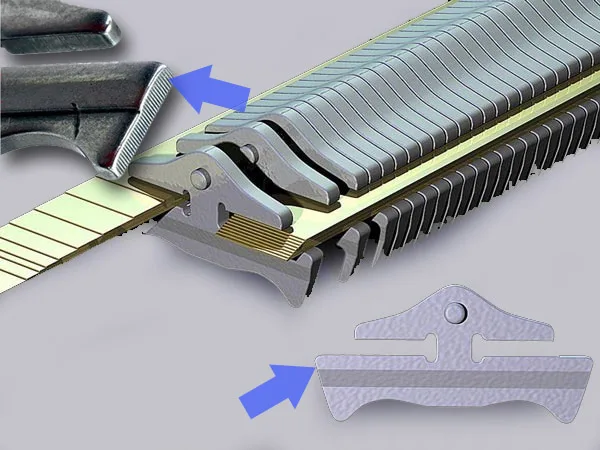

"Склеивающие" способности масла проявляются после нагрева свыше 60-70 градусов. Нахолодную - ремень проскальзывает при ускорениях и протектор ремня (насечки) истирает хонингованные поверхности конусов так же, как шипы зимних покрышек съедают теплый асфальт летом.

- Следите за температурой и качеством масла, меняйте его как только появились подозрения на взвесь и непрозрачность.

- Установите дополнительный радиатор охлаждения, если вы подолгу ездите в пробках, часто нарушаете скоростной режим. Перегретое масло влияет на работу вариатора также как, на человека температура тела в 38-39 градусов.

С дополнительным радиатором мастера советуют устанавливать термостат, так как зимой масло недогревается, что особенно опасно для вариаторов, ухудшает сцепление ремня и конусов. Недогретое густое масло также опасно для конусов как гололед для ботинок на кожаной подошве.

- Не разгоняйтесь без нужды выше 150 км\ч. Предельные обороты значительно снижают ресурс конусов, ремня и подшипников.

На каких авто устанавливалось это семейство АКПП:

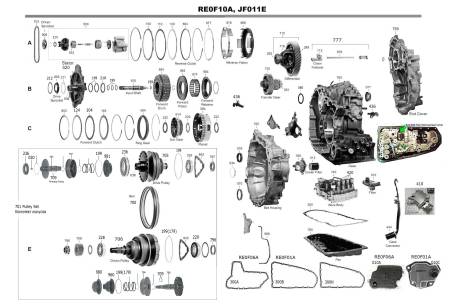

Примерный ассортимент запчастей для ремонта этой АКПП
