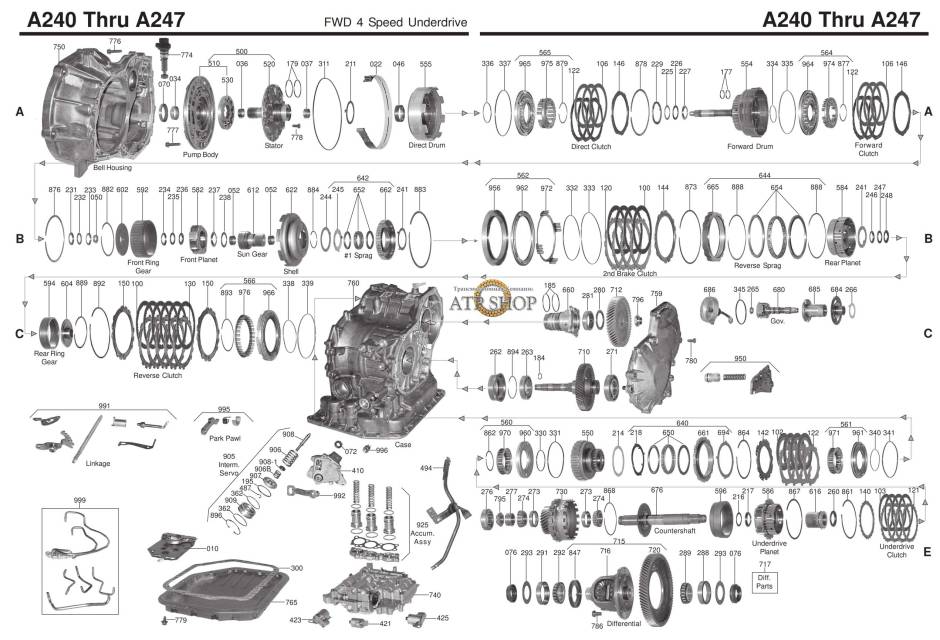

АКПП - A240E/L/ A241E/H/ A243L/ A244/ MS7

А240-я серия 4-х ступенчатых АКПП (А240 - 245, А246Е, А247Е...) с успехом работает с 1985 года на легендарных по своей надежности Короллах, захватывая и смежные классы - Короны, RAV4 и Селики с объемом до 2-х литров. Без значительных модификаций на неубиваемые Короллы, RAV4 до последних лет ставилась «неубиваемая» А246.

В эту же семью входят и рассчитанная на более высокий крутящий момент А140-я серия АКПП. A140E устанавливалась с 1983 года по 2004-й на более мощные Камри (Celica...ниже) от 2л японской и американской сборки.

Одновременно была выпущена чуть более "сложная" и дорогая коробка - А540, для еще более мощных двигателей Камри и Лексусов.

Предшественники, 3-х ступенчатые A130, 131, 132L устанавливались c 1983 по 2001 - на Короллы и Терселы до 1.8л.

Первые модификации A240L, A241E, A243L, А244 с двумя соленоидами в простом гидроблоке начали работать с 1985 года. Конструкция А240 была обновлена в 1993 году когда на смену вышли новые модификации A245 - A246 - 247 с современными гидроблоком и соленоидами. Кроме гидроблока А245-247 получила новый фильтр (331010C) и новые фрикционы со стальными дисками. Разница между родственными моделями - в различных вариантах фрикционов для наиболее нагруженных пакетов Директ и Форвард, постоянно улучшалась гидроплита из-за проблем с переключением 4-3, менялась конструкция планетарной передачи итд.

Современное поколение этого проверенного семейства A245E/ A246E /247Е вышла в мир с 2003 года. Модификация А247Е еще немного усилена по "железу", чтобы выдерживать больший крутящий момент от 2-х литровых двигателей. В 2003 году еще раз был обновлен гидроблок, получивший линейный соленоид главного давления (EPC - 331431) и соответственно - фильтр 331010G с поддоном, значительный апгрейд компьютера и системы управления.

После обкатки в 2004 соленоид-электрорегулятор был незначительно изменен - 331431DE.

Несмотря на свою простоту и низкую цену это семейство 4-х ступенчатых АКПП уступает по популярности своему более "продвинутому" айсиновскому брату из серии "U" - U140 - U240. Конкурентами этой коробке можно считать не немецкие ZF4HP16 - 4HP18, которые конкурируют скорее с U240, а 4-х ступки Джатко: RE4F03 - RE4F04.

Это, пожалуй самое надежное в мире семейство 4АТ-автоматов, кроме легендарных тойотовских долгожителей устанавливается также под именем AW70-40LE на Chevrolet Prizm. А как 72-42LE или 73-41LS устанавливалась на Pontiac Vibe до самого конца жизни этого автопроизводителя в 2009 году.

Масло ATF до 95 года - минеральное, класса Dexron-III. При полной смене масла входит ок. 8 литров. Масло мастера рекомендуют менять не позже, чем через 100 ткм, а после этого каждые 60-80 ткм.

С 95-го года Тойота постепенно перешла на тип T-IV, которое использовалось до 2003-2005 годов. C 2005-2006-го года в коробки Айсин стали заливать синтетику WS, которая лучше работает на низких температурах с соленоидами и проскальзывающими фрикционами. При полной замене масла во всех коробках этой серии выпущенных с 2003 года рекомендуют использовать масло типа WS. При частичной смене масла лучше проверить рекомендованное масло именно для вашего авто.

На всех автоматах с фильтром из металлической сетки после 5-7 лет эксплуатации рекомендовано врезать в магистраль масла наружный фильтр тонкой доочистки с фетровой мембраной, которая предохраняет гидроблок от попадания клеевого слоя фрикционов в случае, когда владелец довел износ их до металла. Магистральный фильтр - №100019 на возрастных авто рекомендовано менять ежегодно перед зимой для контроля за степенью загрязнения и наличием стальной крошки на магните фильтра.

Больше всего этот автомат боится износа фрикциона блокировки муфты гидротрансформатора, которая загрязняет соленоиды и гидроблок.

Подобрать ремкомплекты - нажми клавишу слева.

Эти автоматы ходят без капремонта необычно долго, но после 200-300 ткм следует следить за подтеканиями сальника насоса и чтобы не допустить сгорание фрикциона гидротрансформатора - 331001. Для переборки обычно заказывают все прокладки и сальники, комплект фрикционов или сразу — Мастеркит (331007), фильтр, тормозную ленту, втулку насоса.

Для «тестового» ремонта этого автомата со снятием крышки поддона меняют прокладки гидроблока (331320) и чистят сам гидроблок с соленоидами. Если это не помогает и прокладки оказываются хрупкими и разваливаются от прикосновения, то приходится перебирать всю коробку и заменять резиновые и пластиковые расходники из Ремкомплекта.

Ремкомплекты прокладок и сальников для всех серий А240 и А140 - собраны под номерами №331002. Ремкомплекты различны для разных серий и годов выпуска, что обычно указано в описании. Своевременная замена расходников дает этому неубиваемому автомату еще пару сотен тысяч км без капремонта. Ресурс этих автоматов ограничен лишь жизнью самого автомобиля и известны случаи прихода в ремонт АКПП авто с пробегами за миллион км.

Модификации А240 с 1988 до 2003 года имели схожую комплектацию Оверол китов - (331002C), а после 2003 года конструкторы решились на деунификацию. Выбор Ремкомплектов ОверолКит для этого семейства - пожалуй самый широкий. Чаще всего мастера выбирают качество между Транстек и Пресижн - №331002.

Обычные в капремонте коробки - довольно возрастные и приходят с изношенным до клея фрикционом гидротрансформатора, которым пропитаны оставшиеся фрикционы. Поэтому рекомендовано при переборке менять весь комплект фрикционных дисков. Фрикционные диски собраны в полные комплекты для разных серий А140 и А240 - №331003.

При длительной работе с недостатком масла, грязным маслом и повышенными нагрузками начинаются вибрации и изнашиваются втулки. Для переборки таких АКПП заказывают весь комплект втулок — 331030.

Все что нужно для беспроблемной эксплуатации этих надежных трансмиссий - это вовремя менять масло и (через 8-10 лет) фильтр. Фильтр с металлической сеткой, грубой очистки масла, служит свыше 10-12 лет без проблем. Меняют при капремонте. Фильтр также заменяют, если коробка эксплуатировалась с горелым маслом или с лысым фрикционом гидротрансформатора. Фильтры для А140 на «вечных» Камри с 1989 года 331010B. Фильтры для А240-247L с 1993 года (331010C). Фильтр для переборки 3-х ступенчатых АКПП A130, A131, A132, A140E — 331010A.
Из пакетов первыми проверяют - Фрикционы пакета Forward/Direct HEG 83+ [40Tx1,7x126] 331108 в паре с - Стальной диск, Forward/Direct 83+ [8Tx1,8x105] 331128. С фрикционами всегда меняют тефлоновые кольца (331199)
Из пакетов в этом семействе трансмиссий горят типичные для неубиваемых - наиболее нагруженные пакеты сцепления Директ и Форвард (номера фрикционов у А140 и А240 - различаются) Довольно большой ресурс у тормозной ленты 331022, конструкция которой не менялась с 1985 года. Меняют по старости или когда фрикционная накладка пропитана горелым маслом.
От времени или из-за износа блокировки гидротрансформатора и возникающих вибраций начинают течь Сальники (насоса, полуоси итд.манжеты) 340070. С ними вместе меняют сальник вала выбора передач 331072. Если затянуть с заменой сальников приходится менять и проворачивающуюся втулку насоса 330034. Если затянуть и с этим ремонтом, то приходится менять весь насос -№331500 или его крышку - № 331510. Сальники полуоси бывают двух типов: наружный диаметр 54 мм (с 1983 года) и 55 мм (с 1984 года), Есть различие в сальниках левой полуоси для А245 и А247 (слева) 331076. Все эти сальники входят в Оверол Кит и по отдельности их берут опытные мастера, когда машина пришла с единственной жалобой: подтекающим сальником.
Такой же большой ресурс у соленоидов. Соленоиды обычно промываются. Меняется Соленоид Электрорегулятор линейного давления SLT - #331431- диагностика требует специального оборудования. Соленоиды меняют довольно редко в преклонном возрасте машины по мере старения и выработки ресурса. Соленоиды электроклапана 331425 проверяются проверкой сопротивления и подачей давления компрессором.

Стоимость и наличие позиций для капремонта этого семейства АКПП вы можете проверить в интернет-магазине нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:
