350004B-AL

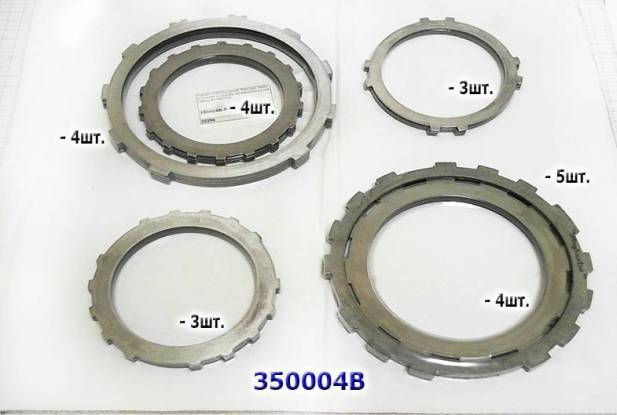

Комплект Стальных дисков, AW50-40LE / AW50-42LE / AW50-40LN / AW50-40LM / AW50-42LN / AW50-42LM 1999-up
Состав комплекта
Входит в комплекты
Взаимозаменяемые номера нажмите, чтобы скопировать
Подходит к АКПП
Производитель АКПП: Aisin Warner, GM
11 570 ₽
последняя цена
Нет в наличии
Детали сейчас нет на складе. Оставьте запрос — ответим, когда она будет и по какой цене.
Работаем по будням с 9:00 до 18:00, в пятницу до 17:00.
Отправляем транспортными компаниями:
Стоимость считается при оформлении — условия и сроки.
Детали 350004B-AL сейчас нет в продаже. Оставьте запрос — ответим, когда она будет и по какой цене.
Подходят вместо 350004B-AL — тот же узел и назначение.
4-х ступенчатая еще гидравлически управляемая АКПП AW50-40 от Aisin Warner была разработана в 90-х для популярных "семейных" автомобилей среднего класса с 2-х литровым двигателем: Вольво (С70), Опель, Сааб, Рено Лагуна.
По классификации GM эта коробка известна как AF14 (AW50-40LE). Ее выбрали и "корейцы" - для Киа, Дэу. Встречается она даже на венгерских Судзуки SX4 и редчайших 6-цилиндровых Альфа-Ромео 156.
С 1995 года в конструкцию этой морально устаревшей, но конструктивно удачной трансмиссии ввели блокировку гидротрансформатора (L - "LockUp" в названии коробки) и электронное управление с помощью соленоидов (буква - E) и модификация стала именоваться как: AW50-40LE.
В этой модификации были несколько увеличены барабаны, хабы, планетарные ряды, обгонные муфты..., чтобы передавать больший крутящий момент. В 98 году появилась модификация AW50-42LE (AF22 - американское имя этой модификации АКПП для машин Опеля), чтобы расширить ее применение для двигателей до 3.0л.
Хёндэ агрегатировали 50-42LE с 1.3 литровой i30 и Daewoo - устанавливал ее на свой Lanos.
AF20 -AF22 получила новый гидроблок. Гидроблоки и управление для машин Сааб и Вольво (и пр.) различаются.
И уже в обновленном виде AF14 (AW50-40LE) с 2000-го стала широко использоваться на Астрах, Зафирах и Вектрах Опеля.
Отработанное поколение неубиваемых 4-х ступенчатых трансмиссий, которое в 21-м веке сменила более "интеллектуальная" 5-ти ступенчатая АКПП AW55-50.
Для типового капремонта кроме замены фильтра и ремонта гидротрансформатора с заменой расходных материалов (350001) обычно заказывают:
- Ремкомплект прокладок и сальников (Оверол Кит) - № 350002. Оверолы различаются по годам выпуска - до 1997 года и после и выбирают мастера в основном проверенные недорогие оверолы АТОК. Их заказывают чаще еще и потому, что в комплекте есть пластиковые шайбы-вошеры.
В случае, когда заказывают Ремкомплекты Presicion или Transtec, то с ними заказывают отдельно и комплект шайб - 350200.
В настоящее время больше ремонтируются старые коробки (до 97 года). Для них берут только ремкомплекты неоригинал, так как железо айсиновских 4-х ступок (50-40) очень неприхотливо по конструкции и имеет большой запас по ресурсу.
Кроме Ремкомплекта прокладок для переборки этих автоматов также заказывают комплект всех фрикционов - №350003. Особенно, если горелое масло от фрикционов Директ и Форвард пропитало еще несильно изношенные фрикционы других пакетов.
Для полной переборки автомата часто заказывают и Полный ремкомплект МастерКит - 350007. Кроме него еще в заказ почти всегда входят: фильтр, втулка насоса и тормозная лента.
Типичные ремонтные места АКПП AF17 - AF22 (AW50-40, AW 50-42)
Распространенной причиной всех неприятностей с потерей давления масла - неисправности и загрязнение гидроплиты или соленоидов. И обычно это связано с слишком крупными частицами износа в масле и нуждающемся в ремонте гидротрансформаторе (ГДТ).
Саму коробку мастера любят за ее надежность и неприхотливость. Она после своевременного и несложного капремонта легко проходит весь срок службы автомобиля, на котором установлена. Если, конечно, не допускать недостатка и слишком сильного загрязнения масла, из-за чего падает давление в линии и начинают изнашиваться втулки, расходники и разрушаться подшипники (...232, ...235 или ...283), что сразу переводит капремонт на другой уровень затрат.
Стоимость и наличие позиций вы можете проверить в интернет-магазине нажав для поиска детали номер на оранжевом фоне.
На каких авто устанавливалось это семейство АКПП:
| Авто | Модель | Год выпуска | Страна сборки | Двигатель | Модель | Альтернативное имя | |
| ALFA ROMEO | 156 | 00-05 | ITA | 4 SP F/AWD | V6 2.5L | AW50-40LE | |
| CHEVROLET /GAM | ASTRA | 04-.. | BRA AEN | 4 SP FWD | L4 2.0L | 50-40LE | |
| CHEVROLET /GAM | EPICA | 06-08 | CHN | 4 SP FWD | L4 2.0L | 50-40LE | |
| CHEVROLET /GAM | EVANDA | 05-07 | UKR | 4 SP FWD | L4 2.0L | 50-40LE | |
| CHEVROLET /GAM | EVANDA | 05-07 | UKR | 4 SP FWD | V6 2.5L | 50-42LE | |
| CHEVROLET /GAM | VECTRA/VECTRA GT | 00-.. | BRA | 4 SP FWD | L4 2.0L 2.2L 2.4L | 50-40LE | |
| CHEVROLET /GAM | VIVANT | 10-.. | COL | 4 SP FWD | L4 2.0L | 50-40LE | |
| CHEVROLET /GAM | ZAFIRA | 00-.. | BRA THA | 4 SP FWD | L4 2.0L 2.2L | 50-40LE | |
| DAEWOO/ CHEVROLET | LANOS | 00-07 | POL UKR | 4 SP FWD | L4 1.3L | 50-40LS | |
| DAEWOO/ CHEVROLET | MAGNUS | 02-07 | PRK VNM | 4 SP FWD | L4 2.0L V6 2.0L 2.5L | 50-40/42LE | |
| DAEWOO/ CHEVROLET | TOSCA | 06-08 | PRK | 4 SP FWD | V6 2.0L | 50-40LE | |
| FIAT | MAREA | 00-06 | BRA | 4 SP FWD | L5 2.4L | 50-40LE | |
| FORD | ECOSPORT | 07-.. | BRA | 4 SP FWD | L4 2.0L | 50-40LE | |
| HOLDEN | VECTRA | 00 | AUS | 4 SP F/AWD | L4 2.2L | 50-40LE | |
| HYUNDAI | i30 | 08-.. | CZE | 4 SP FWD | L4 1.6L | 50-42LE | |
| KIA/ Chevrolet | CARNIVAL | 00-05 | RUS PRK THA | 4 SP FWD | L4 2.9L V6 2.4L 2.5L | 50-42LE | |
| KIA/ Chevrolet | CREDOS-2 | 00 | PRK | 4 SP FWD | L4 1.8L 2.0L | 50-40LE | |
| LANCIA | K | 00 | ITA | 4 SP FWD | L5 2.0L 2.4L | 50-40LE | |
| OPEL/ GM | ASTRA | 00-05 | BEL DEU ITA UK POL | 4 SP FWD | L4 2.0L 2.2L | AF14 | AW50-40LE |
| OPEL/ GM | VECTRA | 00-02 | EGY DEU TWN TUR UK | 4 SP FWD | L4 1.8L 2.0L 2.2L V6 2.5L 2.6L | AF14 | AW50-40LE |
| OPEL/ GM | ZAFIRA | 00-.. | DEU POL | 4 SP FWD | L4 2.0L 2.2L | AF14 | AW50-40LE |
| RENAULT | LAGUNA | 00 | FRA | 4 SP FWD | L4 2.0L | 50-40LE | |
| RENAULT | SAFRANE | 00 | FRA | 4 SP FWD | L4 1.9L | 50-40LE | |
| SAAB | 9'2 | 05 | 4 SP AWD | L4 2.0L/2.5L | AW50-42LE | ||
| SAAB | 9'3 | 98-04 | FIN SWE | 4 SP FWD | L4 2.0L 2.3L | AW50-42LE | |
| SAAB | 9'3 | 00-04 | FIN SWE | 4 SP FWD | L4 2.0L | AW50-40LE | |
| SAAB | 9'5 | 98-01 | SWE | 4 SP FWD | L4 2.0L 2.3L V6 3.0L | AW50-42LE | |
| SAAB | 9'5 | 00-02 | SWE | 4 SP FWD | L4 2.0L | AW50-40LE | |
| SAMSUNG | SM5 | 00-07 | PRK | 4 SP FWD | L4 2.0L | 50-40LS | |
| SUZUKI | AERIO | 04-07 | JPN | 4 SP F/AWD | L4 2.3L | AF22 | AW50-42LE |
| SUZUKI | SX4 | 06-.. | HUN | 4 SP FWD | L4 2.0L | AF14 | AW50-40LE |
| VOLVO | C70 | 98-05 | SWE | 4 SP FWD | L5 2.0L | AW50-42LE | AW 50-42 |
| VOLVO | S/V40 | 00-04 | MYS NLD THA | 4 SP FWD | L4 1.9L 2.0L | AW50-40LE | |
| VOLVO | S/V40 | 02-04 | ZAF | 4 SP FWD | L4 2.0L | AW50-42LE | |
| VOLVO | S/V70 | 00-01 | MYS THA BEL | 4 SP FWD | L5 2.0L | AW50-40LE | |
| VOLVO | S/V70 | 00 | BEL | 5 SP FWD | L5 2.4L 2.5L | AW50-42LE | |
| VOLVO | S80 | 00-01 | SWE | 4 SP FWD | L5 2.0L | AW50-40LE | |
| VOLVO | S80 | 00 | SWE | 4 SP FWD | L5 2.5L | AW50-42LE | |
| VOLVO | 850 | 93-97 | 4 SP RWD | L5 2.4L/2.3L | AW50-40 | 50-40 |
Актуальную цену и наличие - можно узнать, нажав номер детали.
| Полное наименование | # детали |
| Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AW50-40LE/41LE/AF20 1989-1997 | 350002A |
| Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AW50-40LE/41LE/42LE/LM 1997-up | 350002B |
| Комплект фрикционных дисков, Friction pack AW50-40LE/42LE/AF14/AF20 1989-up, Alto | 350003A |
| Комплект Фрикционов, AW50-40/42LE 1999-Up | 350003B |
| Комплект Стальных дисков, AW50-40LE/42LE AF20 1989-Up | 350004A |
| Комплект фрикционных и стальных дисков, AW50-40LE Kia 2.5L 2000-Up | 350005 |
| Фильтр, AW50-40LE/AW50-42LE/AF14-20 профиль прямоугольный 1989-up (Exc. 99-Up SAAB) | 350010A |
| Фильтр, AW50-40LN/M/AW50-42LN/M/AW50-40LE/AW50-42LE/AW55-50SN Volvo/Saab/Opel , профиль трапециевидный 1997-up (для AW55-50SN - подходит на SAAB) | 350010B |
| Лента тормозная, (Intermediate Band) AW50-40/42LE 1989-up | 350022 |
| Комплект из 11-ти втулок, Bushing Kit, AW50-40LE 1989-up | 350030 |
| Сальник (манжета) полуоси, AW50-40LE/42LE/LM Left/Right Opel Saab | 350076A |
| Сальник (манжета) полуоси, AW50-40/55-50 (74.2x61x8), Left/Right (AWD) | 350076C |
| Фрикционный Диск AW50-40LE/AW55-51SN B2 2nd Brake 1989+ [33Tx1,7x160] | 350104 |
| Фрикционный Диск, [34Tx1,7x114]ect Clutch (C2) для АКПП AW50-40LE/42LE, Underdrive (C3) для АКПП AW50-42LM, 4-5 Clutch, Underdrive (C3) для АКПП AW55-50SN, 4-5 Clutch (C1) для АКПП AW235(SATURN) | 350106 |
| Фрикционный Диск, (Forward Clutch) AW50-40LE C1 [46Tx1,7x137] 1989-up | 350108 |
| Фрикционный Диск, [34Tx1,7x108] Undredrive(C3)/Direct(C2)/Coast(B1) для АКПП AW50-40LE, 2nd Coast Clutch (B1) для АКПП AW55-50SN 1989-99 | 350112A |
| Фрикционный Диск, [33Tx1,7x160] Low/Reverse Clutch B3 для АКПП AW50-40LE/AW55-50SN/AW235, Low/Reverse (B2) для АКПП AW60-40LE/42LE 1989+ | 350114 |
| Стальной диск, [18Tx1.8x91] 4-5 Clutch (Underdrive, C3) для АКПП AW55-50SN/(AF23/AF33/RE5F22A), 4-5 Clutch для АКПП AW235,ect clutch (C2) для АКПП AW50-40/42LE 1999-Up | 350126A |
| Стальной диск, (Direct Clutch) AW50-40LE/LN/M/50-42LE/LN/M/55-50SN C2 [12Tx1,8x91] 1989-up | 350126 |
| Стальной диск, [12Tx1,96x114] Forward Clutch (C1), AW50-40LE/LN/M/50-42LE/LN/M/55-50SN/AF23/AF33/RE5F22A 1989-up | 350128A |
| Стальной диск, AW5040LE C1 Forward 89+ [12Tx1,8x114] | 350128 |
| Стальной диск, [8Tx1,8x91] Coast Clutch (B1) для АКПП AW50-40LE/42LE/LM, Underdrive (C3) для АКПП AW50-40LE/42LE, 2nd Coast Clutch (B1) для АКПП AW55-50SN/55-51SN/AF23/AF33/RE5F22A/AW235 89-Up | 350132 |
| Стальной диск, AW5040LE B3 Low/Rev 89+ [15Tx1,8x143] | 350134 |
| Диск Упорный, [12Tx3,8x91]ect Clutch (C2) AW50-40LE/LN/M/50-42LE/LN/M/55-50SN 2000-Up | 350146 |
| Диск Упорный, [12Tx3,8x114] Forward Clutch (C1), AW50-40LE/LN/M/50-42LE/LN/M/55-50SN 1989-up | 350148 |
| Комп. Шайб, Washer Kit, AW50-40/42LE (4 шт) 1995-Up | 350200A |
| Шайба ступицы насоса, Washer, AW50-40/50-42LE/AW55-51SN Stator To Sprag 3 Выступа/Пластиковая(74,14mm OD) (46,91mm) 1999-Up. USED | 350211 |
| Прокладка поддона, AW50-40LE, AW50-42LE, AW50-40LN/M, AW50-42LN/M на 9 болтов 1999-up | 350301 |
| Кольцо уплотнительное, корпуса насоса, O-Ring Oil Pump A130/A140E/A240/A245E/A540E/A541E/AW50-40LE/AW50-42LE 1988-up | 350311 |
| Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift A & B, AW50-40/42LE с серым разъемом (см.фото) | 350421A |
| Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift S2, AW50-40/42LE с зелёным коннектором | 350421C |
| Соленоид-Электроклапан блокировки гидротрансформатора, Solenoid Converter Lock-Up, AW50-40/42LE с коричневым разъемом | 350425A |
| Соленоид(регулятор) линейного давления, Solenoid, 50-40/42LE/LN/LM EPC Aftermarket | 350431 |
| Датчик Оборотов, Sensor, Input/Output AW50-40LE (один из вариантов, см. фото) | 350438A |
| Барабан со шлицами под фрикционы, AW50-40/42LE Forward &ect Clutch | 350554 |
| Планетарный Ряд (Высота - 194мм/Шестерен - 4/Зубов - 16) AW50-40/50-42LE, Planet Underdrive USED | 350586 |
