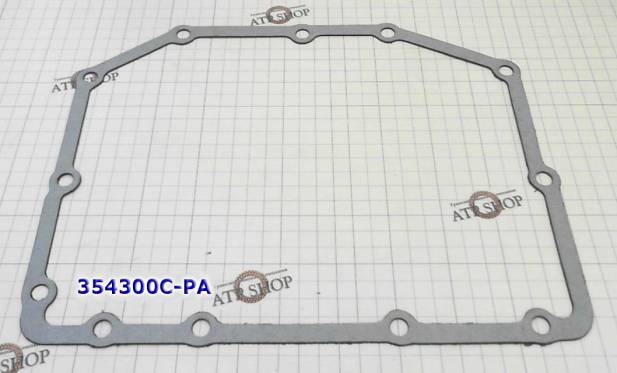

354300C-PA
Прокладка поддона, материал: паронит TF-80SD, TF-81SC Cover Gasket (входит в состав ремкомплекта прокладок и сальников)
Взаимозаменяемые номера нажмите, чтобы скопировать
Подходит к АКПП
Производитель АКПП: Aisin Warner, Ford / Mazda, GM
Деталь на складе — отправим в день заказа, если он оформлен до 15:00.
Работаем по будням с 9:00 до 18:00, в пятницу до 17:00.
Отправляем транспортными компаниями:
Стоимость считается при оформлении — условия и сроки.
Ставятся вместо 354300C-PA в том же узле.
Прокладка поддона "пробка" TF-80SD, TF-81SC Cover Gasket (входит в состав ремкомплекта прокладок и сальников)
420 ₽
за штуку
Прокладка поддона "резина" TF-80SD, TF-81SC Cover Gasket (входит в состав ремкомплекта прокладок и сальников)
460 ₽
за штуку
Прокладка поддона "дюрапрен" TF-80SD, TF-81SC Cover Gasket (входит в состав ремкомплекта прокладок и сальников...
800 ₽
за штуку

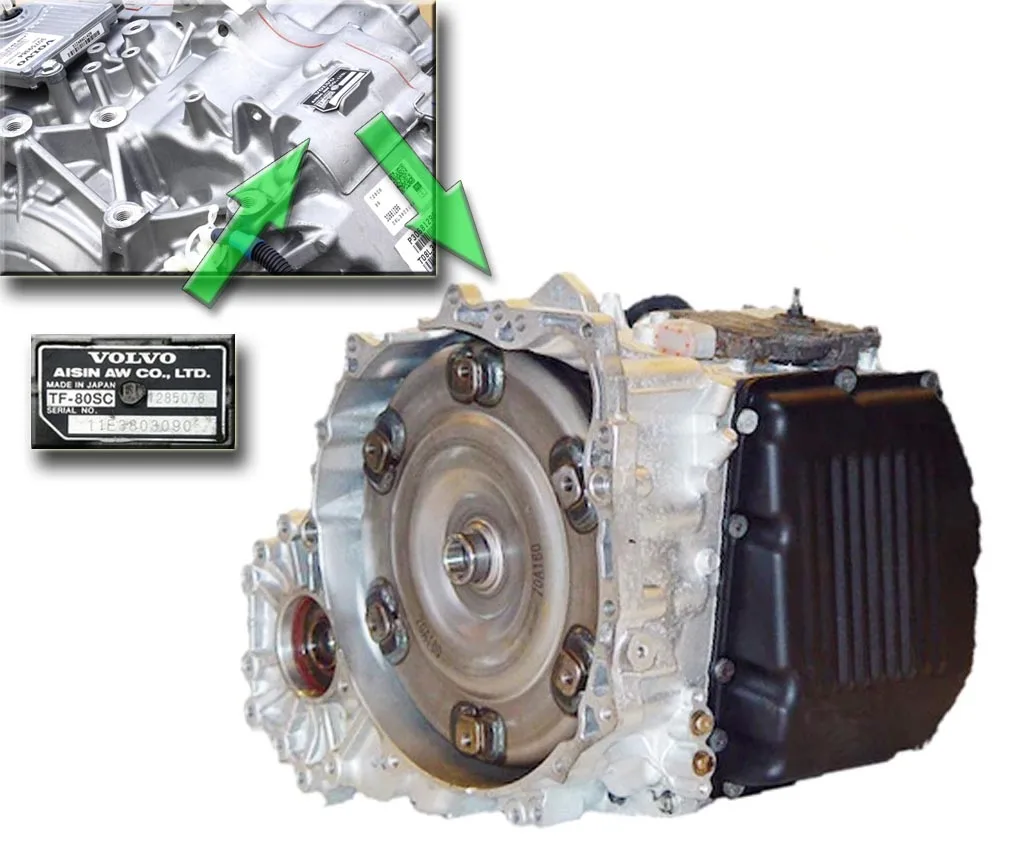

6-ступенчатая переднеприводная АКПП AW TF80SC (AF40-6) с августа 2003-го года работает как дорогая альтернатива 4-х ступенчатой AW50-40 и 5-ти AW55-50 для 2-х... 4-х литровых авто своих давних заказчиков: Форда (как AF40-6) с Маздой (как AW6A-EL), а также: Вольво, Сааб, Опель, Фиат и все "французы" Пежо-Ситроен-Рено (как AM6), список машин, на которых встречается этот автомат.
В 2013-м вышла модификация «лайт» TF70-TF72 для двигателей от 1.2 до 1.8 литра.
После обкатки и запуска TF80 в 2003-м, вскоре вышла в обкатку под-модификация TF-81SC класса "heavy duty" для Peugeot-Citroen (C5, C8, 607) Volvo XC90, Renault VelSatis, и одновременно — вариант TF80 для Opel Vectra, Zafira, Signum, известный по классификации GM - как AF40-6.
В семействе AW TF80SC обе под-модификации, AF40-6\TF80SC и AF21\TF81SC захватывают диапазон крутящего момента до 450 Нм. И есть два отличающихся подхода к настройкам электроники - "американский" (Форд-Мазда-Фрилендер) и "европейский" (Вольво...Опель, Пежо...). Конструкцию гидроблока Айсин проектировала индивидуально под техзадание автопроизводителей. А программировали его уже электронщики, агрегатировавшие АКПП со своими двигателями.
В 2010 году вышел апгрейд этого бестселлера для новых двигателей Вольво под наименованием TF-80SD, в котором были обновлены характеристики управления, чтобы не отставать от конкурентов ДСГ-Гетраг по комфорту для водителя. Конструктивно — были внесены небольшие изменения в гидроблок.
Позже (2013) еще одну модификацию TF82-SC стали устанавливать на PEUGEOT 308, CITROEN C4 PICASSO (1.6/ 2.0L), PEUGEOT 308 2.0L CITROEN C4 PICASSO 1.6/2.0L RENAULT ESPACE (3.0L), в которую опять же были добавлены очередные изменения электрики и фильтра (фетр вместо сетки).
Ремонт этих неубиваемых автоматов хорошо изучен и относительно несложен.
Наиболее часто в ремонте пока у нас встречается TF80SC, использующиеся на Вольво V70, S80, V60 и S60. Только Volvo XC90 и S80 эксплуатирут усиленную TF81SC (AF21) в паре с двигателями до 4-х литров. Различия между 80 и 81 - в количествах фрикционов и стальных дисков, в корпусе и в некоторых усиленных узлах "железа" трансмиссии. Под-модификация AF21 (TF81SC) для 3-х - 3.5 литровых 6-цилиндровых двигателей Ford (Five Hundred 05-07, Fusion 06-Up), Mazda и LandRover передает крутящий момент от 300 до 450 Нм, отличается гидроблоком, количеством фрикционов и стальных дисков в пакетах и размерами деталей. Изредка можно встретить этот удачный автомат (TF80) на всех остальных европейских авто - полноприводных Alfa Romeo, Fiat Croma, Ulyss, Jaguar X, Lancia. Ряд машин на который устанавливают эту трансмиссию постоянно расширяется как в Америке (Кадиллак, Линкольн, Меркури, Шевроле) так и в Азии (Хендай). Эта трансмиссия оказалась настолько удачна и востребована автопроизводителями, что Айсин в 2010-м запустила второй завод в Японии по производству TF80SC. В 2009 году на основе TF80 вышла "младшая" модификация, рассчитанная под меньший (до 220 Нм) крутящий момент - AW TF-70S. Пока эта модификация крайне редка в ремонте и обслуживании. Конкуренты: ZF6HP26 и 6HP19, которые побеждают в Британии и Германии, но уступили во Франции и Швеции. И главный конкурент - те самые преселективные коробки ДСГ, производители которых обещают "похоронить" традиционные ступенчатые коробки с гидротрансформатором. AW TF80SC должна была устранить болезни предшественников TF60SN и AW55-50 (на базе которой она была спроектирована) и еще улучшить разгонные характеристики, расход топлива и доказать наконец, что Айсин может в паре с другими производителями, кроме Тойоты, выпускать "неубиваемые" и одновременно быстрые и экономичные 6-ступенчатые АКПП. Перед конструкторами поставили задачи: - уместить автомат в то же подкапотное пространство, которое занимает и МКПП. И главное - обеспечить максимально близкое к 100% КПД, и при этом - максимальную надежность и высокие динамические характеристики. Здесь применили функциональную новинку: соленоиды "качества переключения", которые работают только во время переключения скоростей, уравнивая скорости валов и делая переключение незаметным, без толчков. Почти как у преселективных коробок, с которыми сейчас яростно конкурируют ступенчатые автоматы за рынок 21 века. В целом эта коробка-автомат - шедевр конструкторской мысли, где использованы уже проверенная компактная система планетарных рядов Лепелетье по "железу", отшлифованные на предшественниках решения гидро-электpонного управления трансмиссией. Все стало еще легче, еще эффективнее. Подобраны самые современные графитовые материалы для фрикционных накладок гидротрансформатора, программы ЭБУ регулировались автопроизводителями таким образом, чтобы не позволять водителю в жару перегревать акпп и одновременно максимально быстро разгонять автомобиль итд. Причем в первые годы после выпуска эти программы постоянно обновлялись, устраняя неизбежные "детские болезни" первых лет выпуска (Поэтому всегда стоит проверить у официального дилера - нет ли обновлений программ, которые могут устранять мелкие проблемы переключений). |
При выполнении несложных правил эксплуатации TF80-SC может ходить весь срок жизни автомобиля.
Детали для переборки и капремонта.
Подобрать ремкомплекты для ремонта - нажми клавишу слева.
Гидротрансформатор интенсивно загрязняет масло пылью от фрикционной карбоновой накладки. Практически при каждом ремонте АКПП с пробегом более 200 ткм мастера сдают в ремонт ГДТ для замены фрикционной накладки. Изношенная фрикционная накладка бублика особенно сильно вредит гидроблоку.
Для полной переборки этого «неубиваемого» автомата мастера заказывают Ремкомплект прокладок (Оверолкит), фрикционы и стальные диски, комплект поршней (чуть реже), фильтр, тормозную ленту и втулку насоса.
При диагностике причин перегрева меняют забитый фрикционной пылью теплообменник\таблетку на внешний радиатор через адаптер (354998).
Подтекания масла в трансмиссии TF80SC идут через Манжету насоса (№354070) и №2 Сальник полуоси, левый большой (№354077B), которые входят в Ремкомплект (Оверол-Кит).
Владельцам этих коробок стоит не дожидаясь проблем после 100 ткм слушать свой автомат на предмет переключения передач, протечек масла, вовремя менять масло с проверкой скорости его загрязнения, ремонтировать гидротрансформатор и чистить гидроблок.
В целом TF-80SC - самый удачный и надежный 6-ти ступенчатый агрегат совместной деятельности Айсин и автопроизводителей, значительно менее проблематичен по сравнению с предшественниками TF60SN (6) и AW55-50 (5) и пока может считаться самым неубиваемым и ремонтопригодным 6-ти ступенчатым автоматом 21 века.
На каких авто устанавливалось это семейство АКПП:
| Полное наименование | Код, узнать наличие\цену |
| Дефектовка и ремонт гидротрансформатора АКПП TF80-SC/TF81-SC (перед отправкой обязательно слить масло и закрыть кляпом горлышко) | 354001 |
| Комплект Прокладок и Сальников без поршней, TF70-SC 2009-Up, Citroen/Peugeot, (Ремкомплект\ Оверол кит\ Overhaul Kit) | 354002A |
| Комплект Прокладок и Сальников без поршней, TF80SC (AF40/AF4) Ford/Mazda/Volvo/Opel/Saab/Lancia/Peugeot, 2005-2012 (K79900GAX) (Ремкомплект\ Оверол кит\ Overhaul Kit) | 354002B |
| Комплект Прокладок и Сальников без поршней, TF-80SC (Volvo) с 2005 года (Ремкомплект\ Оверол кит\ Overhaul Kit) Внимание! Сальник привода правый наружный в комплекте 75х40 мм | 354002BB |
| Комплект Прокладок и Сальников без поршней, TF80SC/AF40/ AF4 (2-е поколение) все марки (для Европейского рынка) с 2010 по 2012 годы (Ремкомплект\ Оверол кит\ Overhaul Kit) | 354002BD |
| Комплект Прокладок и Сальников без поршней, TF81SC (AF21/B/AWF21/B,AW6A-EL,AW6AX-EL), Ford/Mazda/Volvo/Land Rover 2005-12 (K79900GBX) (Ремкомплект\ Оверол кит\ Overhaul Kit) | 354002C |
| Комплект Прокладок и Сальников без сальников под раздаточную коробку и поршней, AWTF80SC/81SC/(AF21/AF40-6/AW6AEL) на передний привод, Volvo/Opel/Saab 2005-up (Ремкомплект\ Оверол кит\ Overhaul Kit) | 354002 |
| Комплект фрикционных дисков, универсальный AWTF80SC/81SC/(AF21/AF40-6/AW6AEL) 2005-up | 354003 |
| Комплект стальных дисков, TF80SC/ TF81SC/ AF21/ AF40-6/ AW6AEL 2005-up | 354004 |
| Мастеркит TF-80SC SAAB, OPEL (Комплект фрикционных, стальных дисков, прокладок и сальников) Master Kit, состоит из комплектов 354002B-TK + 354003-DX + 354004 | 354007B |
| Мастеркит TF-81SC Land Rover/Mazda/HYUNDAI/Ford/VOLVO (XC90 2005-14; XC60 2014-16; S60L 2013-14; S80 2009-15; V60 2012-14) (Комплект фрикционных, стальных дисков, прокладок и сальников) Master Kit, со | 354007C |
| Мастеркит TF80SC (AF40/AF4) Ford/Mazda/Volvo/Opel/Saab/Lancia/Peugeot 2005-2012 г. (Комплект фрикционных, стальных дисков, прокладок и сальников) Master Kit, состоит из комплектов 354002B-PR + 35400 | 354007 |
| Комплект из 4-х обрезиненных поршней TF-80SC/81SC/(AF40)/TF-40 (VOLVO, GM)/AM6 (PEUGEOT)/AF21 (FORD) 2005-Up (поршень 965 шлифованный) | 354008 |

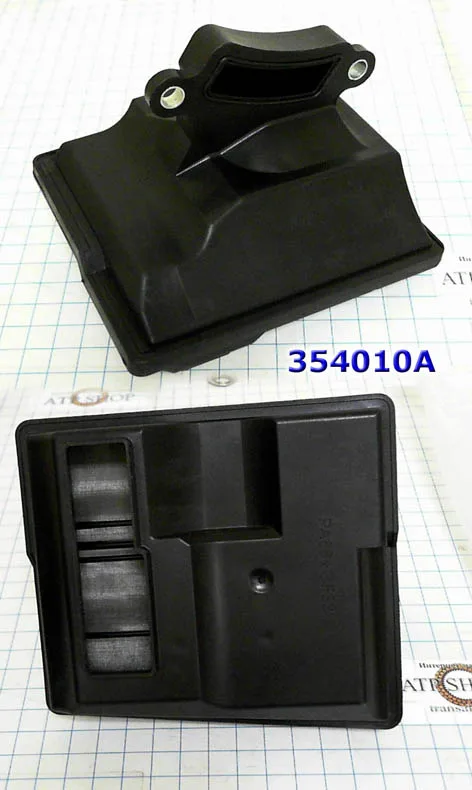

| Фильтр масляный с фетровой мембраной, Filter AWTF-70SC 2007-up/TF80-SD 2011-Up (подходит на некоторые TF80SC/81 ) | 354010A |
| Фильтр масляный, Filter oil TF81-SC(MAZDA CX7)/TF82-SC (PEUGEOT 308/ CITROEN C4 PICASSO/ RENAULT ESPACE) 2013-UP | 354010B |
| Фильтр масляный, AW TF81SC/AF21/TF80SC/TF81SC/TF70SC 2008-up, (ФЕТР) | 354010C |
| Фильтр, AW TF80SC/81SC/(AF21/AF40-6/AW6AEL) 2005-up (СЕТКА) | 354010 |
| Лента тормозная, B1 Brake, шириной 60,3мм, AWTF80SC/81SC/(AF21/AF40-6/AW6AEL) 2005-up | 354024 |
| Комплект (6 шт) бронзовых втулок, TF80-SC/TF81-SC (AWF21), Bushing Kit, Ford/Mazda/Volvo/Land Rover 2005-up | 354030 |
| Втулка крышки насоса, TF80-SC/TF81-SC (AWF21) [50,5x13,3x46,7] Bushing Pump 2005-Up | 354034 |
| Сальник/манжета насоса, TF-80SC/ TF-81SC, [63.3x46.5x6] (входит в состав ремкомплекта прокладок и сальников) | 354070 |
| Сальник полуоси ПРАВЫЙ наружный AWD, TF80-SC Axle Right Volvo (75x40х10/13) 06-Up | 354076BB |
| Сальник/манжета полуоси, правый, TF81-SC (AWF21) (79.2 х 42.5 х 14) FORD (входит в состав ремкомплекта прокладок и сальников) 2006-Up | 354076C |
| Сальник/манжета полуоси, правый TF80-SC/ TF81-SC [75х64х8] (входит в состав ремкомплекта прокладок и сальников) (FreeLander 2/VOLVO/Mazda полный привод) 2006-up | 354076CB |
| Сальник/манжета полуоси металлический с наружной кромкой TF80-SC/TF81-SC (OPEL INSIGNIA) [Диаметр посадочного места 73мм х Диаметр общий 79,6мм х Внутренний диаметр 34,5мм] 2006-Up | 354076F |
| Сальник/манжета полуоси, TF80-SC/TF81-SC [79mm x 65mm x 8mm] (входит в состав ремкомплекта прокладок и сальников) (Mazda CX7/CX9,) Axle,AWD 2006-Up | 354076 |
| Сальник полуоси левый, TF80-SC Axle Left Volvo (66,2x43,2x8,6) 06-Up | 354077B |
| Сальник полуоси ЛЕВЫЙ, FORD/VOLVO TF80-SC (AWF21) (63.2 х 43 х 8.6) 2006-Up | 354077C |
| Сальник полуоси, левый малый TF80-SC/TF81-SC FreeLander 2, (45,4x34x7) 2006-up | 354077DB |
| Сальник полуоси, левый (66.2x42.3x11) TF80-SC/TF81-SC FreeLander 2/Mazda/Volvo, 2006-up | 354077DD |
| Сальник полуоси, левый TF80-SC/TF81-SC Axle Left (61/55x35x13,9/8,1) 06-Up | 354077DE |
| Фрикционный Диск TF80SC/ TF-81SC C3 Clutch - Reverse, 3rd & 5th [54Tx1,70x165,68] 2005-On | 354104 |
| Фрикционный Диск TF-80SC/TF-81SC C2 Передачи - 4th, 5th & 6th [55Tx1,70x159,84] 2005-On | 354106 |
| Фрикционный Диск TF-80SC/TF-81SC C1 Clutch - 1st, 2nd, 3rd & 4th (1st engine braking) [54Tx1,70x157,12] 2005-On | 354108 |
| Фрикционный Диск TF80SC/TF-81SC B2 Clutch - Reverse (1st engine braking) [60Tx1,70x185,57] 2005-On | 354114 |
| Стальной диск, TF-80SC 3-5 Reverse Clutch [36Tx2.31x141.15] 05+ | 354124B |
| Стальной диск, TF80SC C2 Clutch - 4th, 5th, 6th [36Tx1,8x143] | 354126B |
| Стальной диск, TF-80SC 1-2-3-4 Clutch (C1) [40Tx1.80x141.17] 05+ | 354128B |
| Стальной диск, TF80SC/ TF81SC B2 Clutch - Reverse (14Tx1,8x173) | 354134 |
| Диск Упорный, Pressure Plate, TF80-SC 3-5-Reverse (C3) (141x3.1/4.0x36T) C3 (Reverse, ступенчатый, #4) | 354144B |
| Диск Упорный, Pressure Plate, TF80-SC/TF81-SC (AWF21) передачи:3-5-Reverse (C3) (Размер 171х141.2х4.0мм. Высота зубов - 2.9ММ) 05-Up | 354144 |
| Диск Упорный, Pressure Plate, TF80-SC/TF81-SC (AWF21) передачи: 4-5-6 (C2) (143x3.2/4.0x36T) 05-Up | 354146A |
| Диск опорный, Pressure Plate, TF80-SC/TF81-SC (AWF21) передачи: 4-5-6 (C2) (143x2.9/4.0x36 зубов) 05-Up | 354146 |
| Диск опорный, Pressure Plate, TF80-SC 1-2-3-4 (C1) (141x3.5x40T) C1 (Forward, ступенчатый, #7) | 354148B |
| Комплект компрессионных тефлоновых колец, входят в ремкомплект. TF80/81-SN/SD, Sealing Ring Kit | 354199K |
| Подшипник игольчатый (Размер 61х43.9х4.3мм Шайбы - 1.) BRG TF80-SC/TF81-SC (AWF21) Front Ring Gear (Front) 05-Up | 354223 |
| BRG TF80-SC/TF81-SC (AWF21) C2 Drum (Rear) 05-Up | 354229 |
| BRG TF80-SC/TF81-SC (AWF21) C1 Drum (Rear) (Размер 45.4х33.3х2.8мм Шайбы - 1.) 05-Up | 354232 |
| WSH TF80-SC/TF81-SC (AWF21) Front Planet (Front) 05-Up | 354238 |
| WSH TF80-SC/TF81-SC (AWF21) Front Planet (Rear) 05-Up Пластик, Стопоров - 3 СНИЗУ ( 1большой и 2 малых). Размер 85х72.5х1.2мм. Стопоров - 3 СНИЗУ ( 1большой и 2 малых). Выемок - 5 СНАРУЖИ, Применяется | 354239 |
| Подшипник игольчатый, TF-81SC Rear Sun Gear To 4-5-6 Clutch Drum (43.6x3.5x24.4) (на 19 роликов) 05-Up | 354247C |
| Шайба скольжения задней планеты (латунь) TF80-SC/TF81-SC (AWF21) Rear Planet (Front) 05-Up, | 354251 |
| Прокладка поддона, Cover Gasket, TF80SC (входит в состав ремкомплекта прокладок и сальников) | 354300B |
| Прокладка поддона, Cover Gasket, TF81SC (входит в состав ремкомплекта прокладок и сальников) | 354300C |
| Уплотнительное кольцо насоса, 09G/TF80/TF81/TF82/TF70 | 354311 |
| Комплект соленоидов-электрорегуляторов (8 штук) НОВОГО ОБРАЗЦА (Маленькие), TF70-SC/TF80-SC, Solenoid Kit (Оригинал со следами установки, с АКПП не пошедших в производство) | 354420AB |
| Комплект соленоидов-электрорегуляторов (6 штук), Solenoid Kit, TF80-SC (AF40) VOLVO 2006-up (TCC, SLC3, SLT-2, SLC1-2) | 354420B |
| Комплект соленоидов-электрорегуляторов (6 штук), Solenoid Kit, TF81-SC (AF21) FORD/MAZDA/Land Rover 2006-up | 354420C |
| Соленоид-Электроклапан включения пакетов сцеплений с зелёным разъёмом (Шифт), TF-70SC Solenoid green connector 2009-up | 354421AA |
| Соленоид-Электроклапан включения пакетов сцеплений с чёрным разъёмом (Шифт), TF-70SC Solenoid black connector 2009-up | 354421AB |
| Соленоид-Электроклапан включения пакетов сцеплений с чёрным разъёмом (Шифт), FORD TF-81SC/AF21, VOLVO TF-80SC/AF40, Solenoid S1/S2 (Shift A and B black connector) 2005-Up | 354421BC |
| Соленоид-Электрорегулятор включения пакетов сцеплений и линейного давления (Шифт), Для акпп TF80-SC(AF40) сцепление С1 и С2; TF81-SC (AWF21), Solenoid C1 Clutch Linear Shift Control Green Connector, 2 | 354421 |
| Соленоид-Электрорегулятор блокировки гидротрансформатора с чёрным разьёмом, Solenoid TCC Linear, SLU,TF80-SC/TF81-SC (AWF21) (На соленоиде маркировка Rostra №52-0483) Volvo, Peugeot, Renault, Saab, GM | 354425 |
| Соленоид-Электрорегулятор включения пакетов сцеплений с голубым разъёмом (Шифт), Для акпп TF80-SC(AF40) сцепление С3; TF81-SC (AWF21) сцепление В1, С3(Reverse), Solenoid Linear Shift Control | 354427 |
| Соленоид-Электрорегулятор включения пакетов сцеплений B1 и регулировки линейного давления, с красным (коричневым) разъёмом (Шифт), Solenoid TF80-SC/TF81-SC (AWF21), Band Linear Shift Control/EPC | 354428 |
| Датчик выходных оборотов, Sensor, TF80-SC/TF81-SC (AWF21) Output Speed (OSS) 2005-Up | 354436 |
| Датчик частоты вращения турбинного вала(входных оборотов), Sensor, TF80-SC/TF81-SC (AWF21) Sensor, Input Speed (ISS) 05-Up | 354438 |
| Проводка соленоидов, TF80-SC/TF81-SC (AWF21) Wire Harness, Internal. Цвет наружнего разъёма - ТЕМНО-СЕРЫЙ. Контактов в наружнем разьёме - 20. Разьёмов - 10 и датчик температуры 2005-Up | 354446 |
| Сливная пробка, Drain Plug, Plug TF80 FORD Drain Oil Pan 2008-Up | 354494A |
| Масляный насос в сборе, внутренняя насосная шестерня имеет 9 кулачков, толщиной 11 мм, TF-80/81SC 2005-Up | 354500 |
| Барабан сцепления C2 (4-5-6) Clutch Drum TF80-SC/TF81-SC (AWF21) 2005-Up (Шлицов для вала вх. - 18 СНАРУЖИ. Применяется с 4 фрик. дисками) | 354556 |
| Планетарный Ряд передний (Front Planet), TF80-SC/TF81-SC (AWF2) 2005-Up | 354582 |
| Дифференциал, с выходом на раздаточную коробку (полноприводные автомобили Мазда CX7/CX9/Hyundai ix55 - Veracruz), Differential, TF80-SC/TF81-SC, (16 болтов) 2005-Up, | 354715BC |
| Плита управления в сборе (гидроблок), Valve Body, TF80-SC (AF40-6) Volvo, S80 (B5254T6/B6324S) 2007-up | 354740B |
| Плита управления в сборе (гидроблок), Valve Body, TF80-SC (AF40-6) Volvo, 2005-up | 354740BB |
| Плита управления в сборе (гидроблок), Valve Body, Land Rover/Mazda/Ford TF81-SC (AWF21), 2005-up | 354740BC |
| Плита управления в сборе (гидроблок), Valve Body, TF80SC/TF70SC второе поколение (GM/OPEL INSIGNIA/PEUGEOT/VOLVO XC70) 2012-up | 354740DA |
| Плита управления в сборе (гидроблок), Valve Body, TF80/81-SC (AF40-6) OPEL INSIGNIA/SIGNUM 2005-up | 354740 |
| Клапан контроля блокировки гидротрансформатора 09G, 09K, 09M, 6F21WA, TF-60SN, TF-80SC, TF-81SC | 354741BC |
| SNAP RING TF80-SC/TF81-SC (AWF21) передачи:1-2-3-4 (C1) 05-Up | 354876 |
| Поршень, Piston, TF80-SC/TF81-SC (AWF21) Поршень, Piston, C1. Размер 163х53х20.6мм. Зубов - 40 СНАРУЖИ. Высота зубов - 1.5ММ. Сталь. 2005-Up | 354964 |
| Поршень Обрезиненный, TF-80SC/ TF-81SC (AF21, AF40, C2 Clutch(Direct) (Bonded), (157х57х27,5) 2005-Up | 354965B |
| Ретейнер поршня, Piston Retainer, TF-80SC, TF-81SC (AF21, AF40) C3 Balance (Bonded) (128,5х59х8,7) 2005-Up | 354982 |
| Ретейнер поршня, Piston Retainer, TF-80SC/ TF-81SC (AF21, AF40) C1 Balance (Bonded) (125,5х48,4х11) 2005-Up | 354984A |
| Ретейнер поршня, Piston Retainer, TF-80SC/ TF-81SC (AF21, AF40) C2 Balance (Bonded) (119х56х12) 2005-Up | 354985 |
Американские автопроизводители заливают масло ATF типа Esso JWS 3309 US. Трансмиссии выпусков после 2010 года могут быть настроены на масло нового поколения типа "Toyota WS". Вернее, само железо Айсин неприхотливо к типу масла.

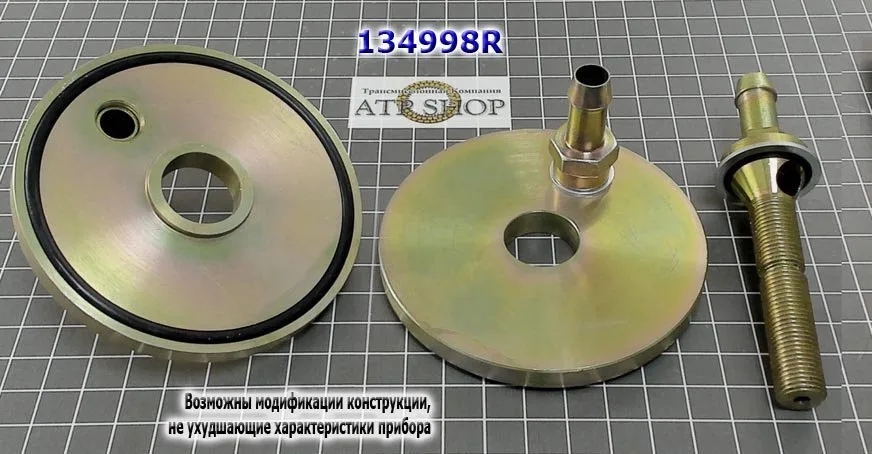

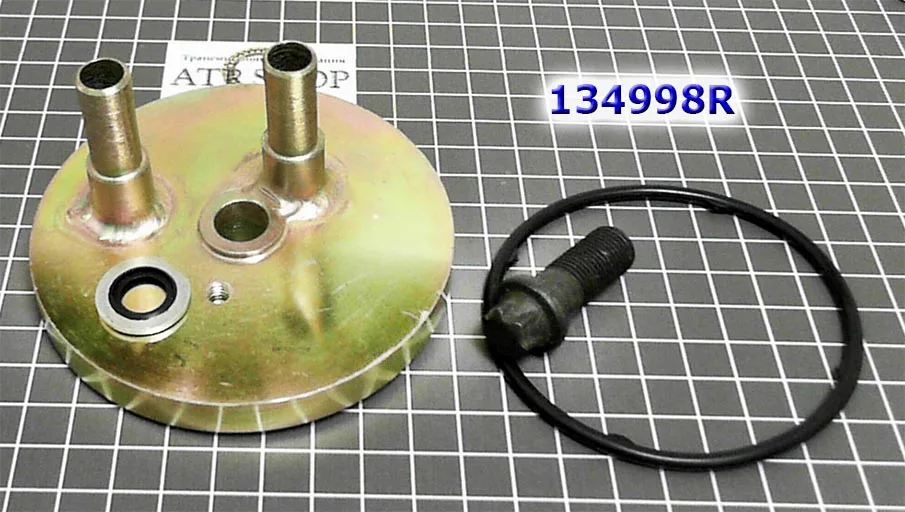

Для возрастных коробок вместо забитого грязью теплообменника устанавливают внешний радиатор через адаптер (354998R-TN). Коробка чувствительна к перегреву (св. 120ºС).
Магистральный фильтр тонкой очистки
