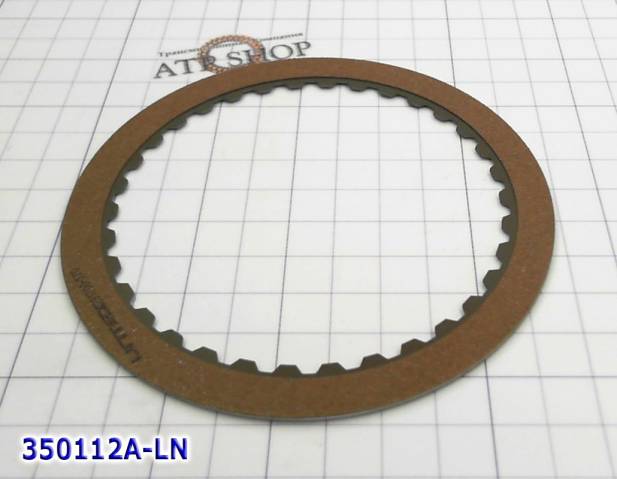

350112A-LN фрикционный диск [34tx1,7x108] aw50-40le (undredrive(c3)/direct(c2)/coast(b1)) / aw55-50sn (2nd coast clutch (b1)) 1989-99 линтекс

4-х ступенчатая еще гидравлически управляемая АКПП AW50-40 от Aisin Warner была разработана в 90-х для популярных "семейных" автомобилей среднего класса с 2-х литровым двигателем: Вольво (С70), Опель, Сааб, Рено Лагуна.

По классификации GM эта коробка известна как AF14 (AW50-40LE). Ее выбрали и "корейцы" - для Киа, Дэу. Встречается она даже на венгерских Судзуки SX4 и редчайших 6-цилиндровых Альфа-Ромео 156.

С 1995 года в конструкцию этой морально устаревшей, но конструктивно удачной трансмиссии ввели блокировку гидротрансформатора (L - "LockUp" в названии коробки) и электронное управление с помощью соленоидов (буква - E) и модификация стала именоваться как: AW50-40LE.

В этой модификации были несколько увеличены барабаны, хабы, планетарные ряды, обгонные муфты..., чтобы передавать больший крутящий момент. В 98 году появилась модификация AW50-42LE (AF22 - американское имя этой модификации АКПП для машин Опеля), чтобы расширить ее применение для двигателей до 3.0л.

Хёндэ агрегатировали 50-42LE с 1.3 литровой i30 и Daewoo - устанавливал ее на свой Lanos.

AF20 -AF22 получила новый гидроблок. Гидроблоки и управление для машин Сааб и Вольво (и пр.) различаются.

И уже в обновленном виде AF14 (AW50-40LE) с 2000-го стала широко использоваться на Астрах, Зафирах и Вектрах Опеля.

Отработанное поколение неубиваемых 4-х ступенчатых трансмиссий, которое в 21-м веке сменила более "интеллектуальная" 5-ти ступенчатая АКПП AW55-50.

Для типового капремонта кроме замены фильтра и ремонта гидротрансформатора с заменой расходных материалов (350001) обычно заказывают:

- Ремкомплект прокладок и сальников (Оверол Кит) - № 350002. Оверолы различаются по годам выпуска - до 1997 года и после и выбирают мастера в основном проверенные недорогие оверолы АТОК. Их заказывают чаще еще и потому, что в комплекте есть пластиковые шайбы-вошеры.

В случае, когда заказывают Ремкомплекты Presicion или Transtec, то с ними заказывают отдельно и комплект шайб - 350200.

В настоящее время больше ремонтируются старые коробки (до 97 года). Для них берут только ремкомплекты неоригинал, так как железо айсиновских 4-х ступок (50-40) очень неприхотливо по конструкции и имеет большой запас по ресурсу.

Кроме Ремкомплекта прокладок для переборки этих автоматов также заказывают комплект всех фрикционов - №350003. Особенно, если горелое масло от фрикционов Директ и Форвард пропитало еще несильно изношенные фрикционы других пакетов.

Для полной переборки автомата часто заказывают и Полный ремкомплект МастерКит - 350007. Кроме него еще в заказ почти всегда входят: фильтр, втулка насоса и тормозная лента.

Типичные ремонтные места АКПП AF17 - AF22 (AW50-40, AW 50-42)
